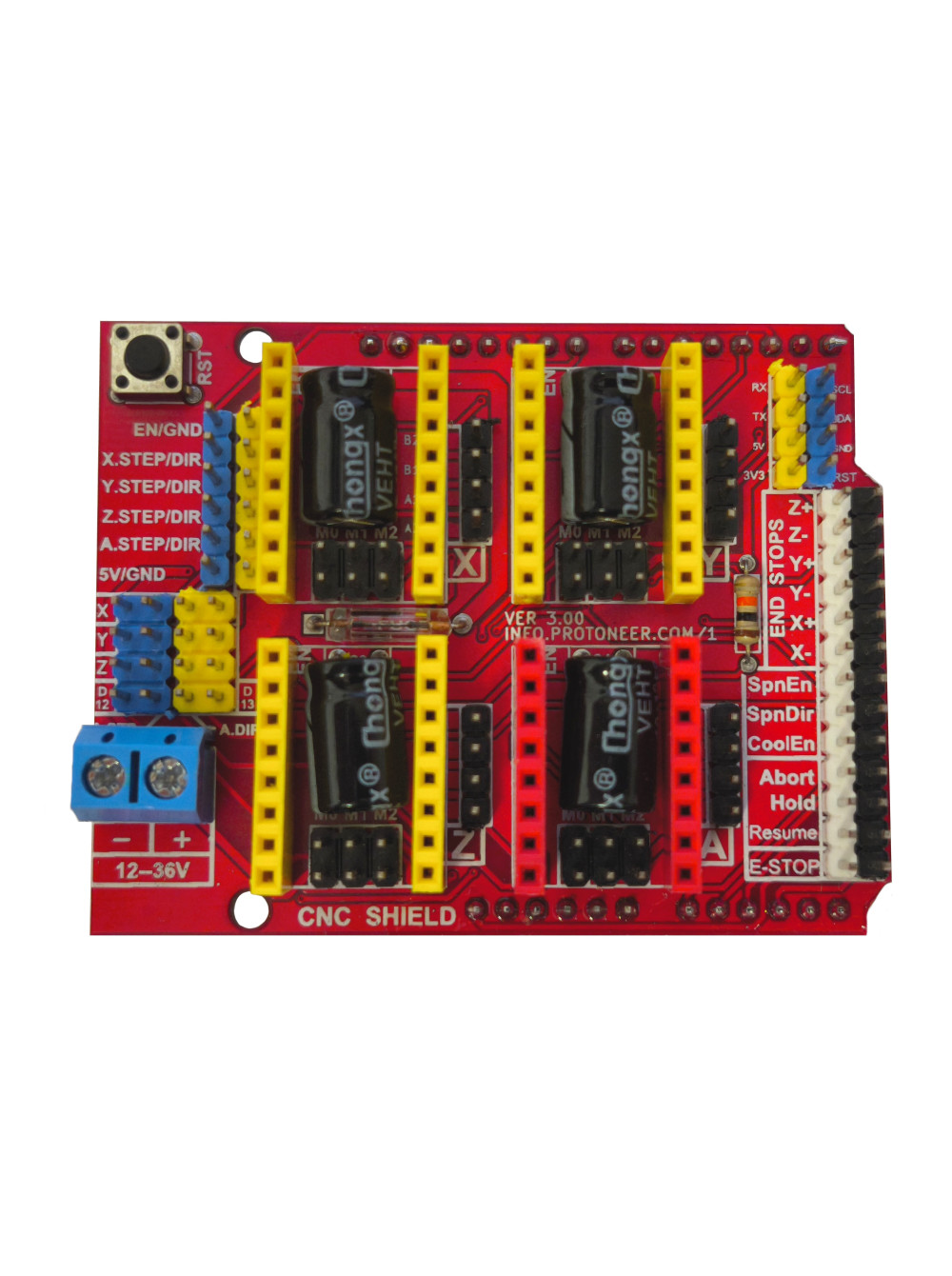

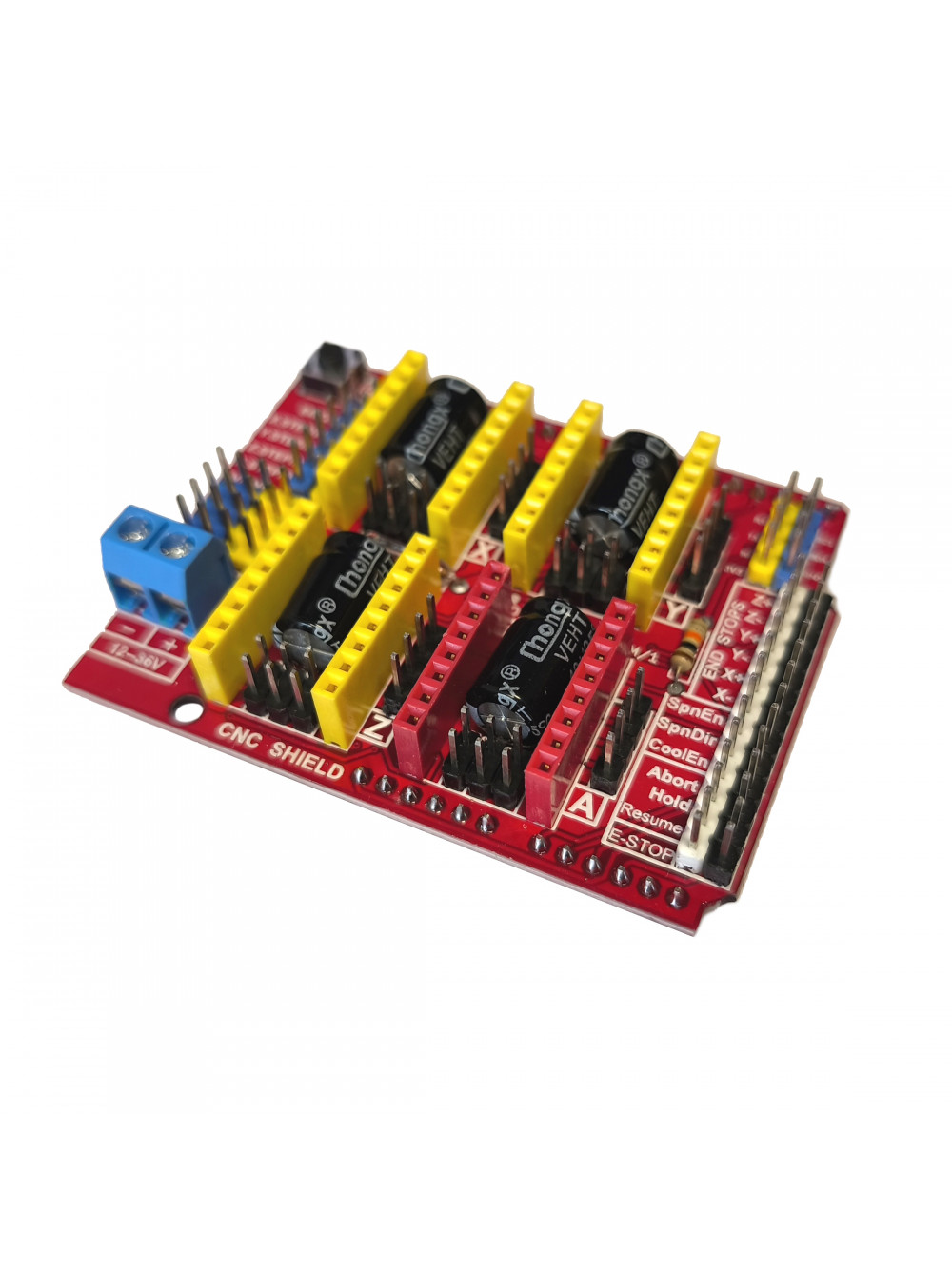

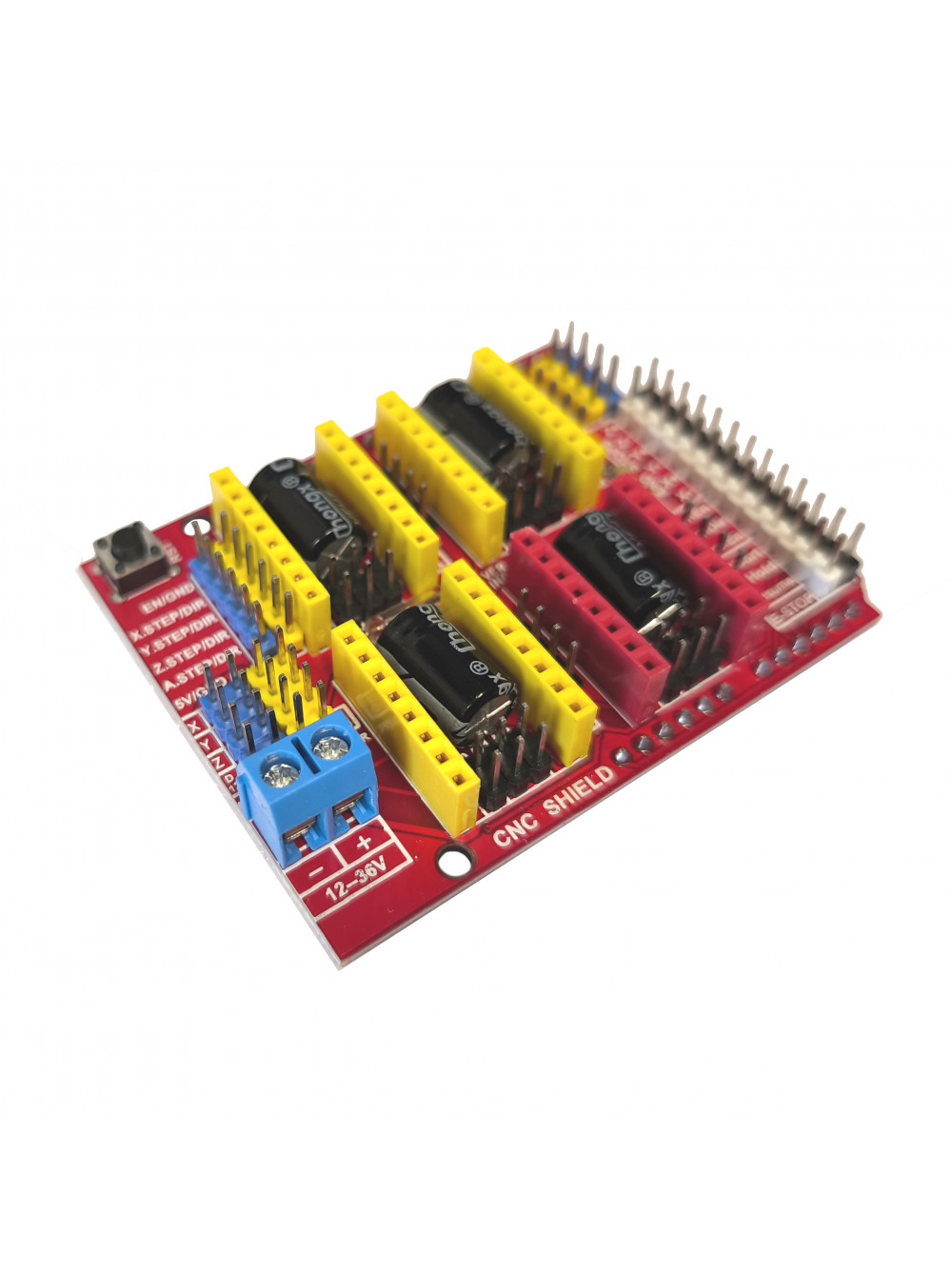

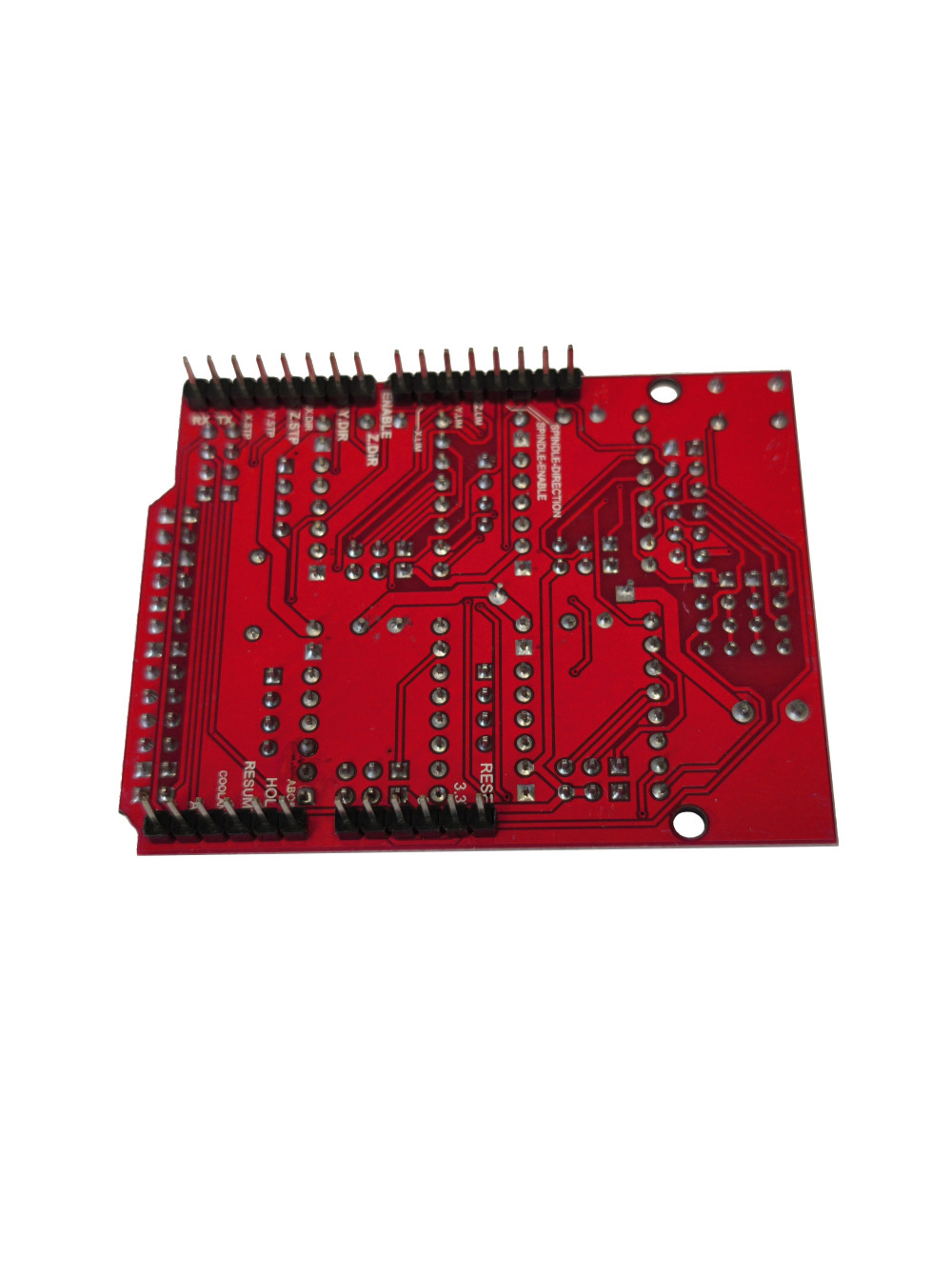

Плата расширения шилд ЧПУ станок CNC Shield V3.0 для Arduino UNO

Плата расширения CNC Shield V3.0 – это компактное и надёжное устройство, разработанное для управления станками с числовым программным управлением (ЧПУ) на базе платформы Arduino UNO. Шилд идеально подходит для создания самодельных станков, гравировальных устройств, 3D-принтеров и других проектов, требующих точного позиционирования.

Особенности платы:

Простота подключения: CNC Shield V3.0 легко устанавливается поверх Arduino UNO, обеспечивая быстрое подключение всех необходимых компонентов.

Гибкость управления: Поддержка до 4 шаговых двигателей (с использованием драйверов A4988 или DRV8825), что позволяет управлять осями X, Y, Z и дополнительной осью (например, экструдером).

Компактность: Миниатюрные размеры делают плату удобной для использования в небольших проектах.

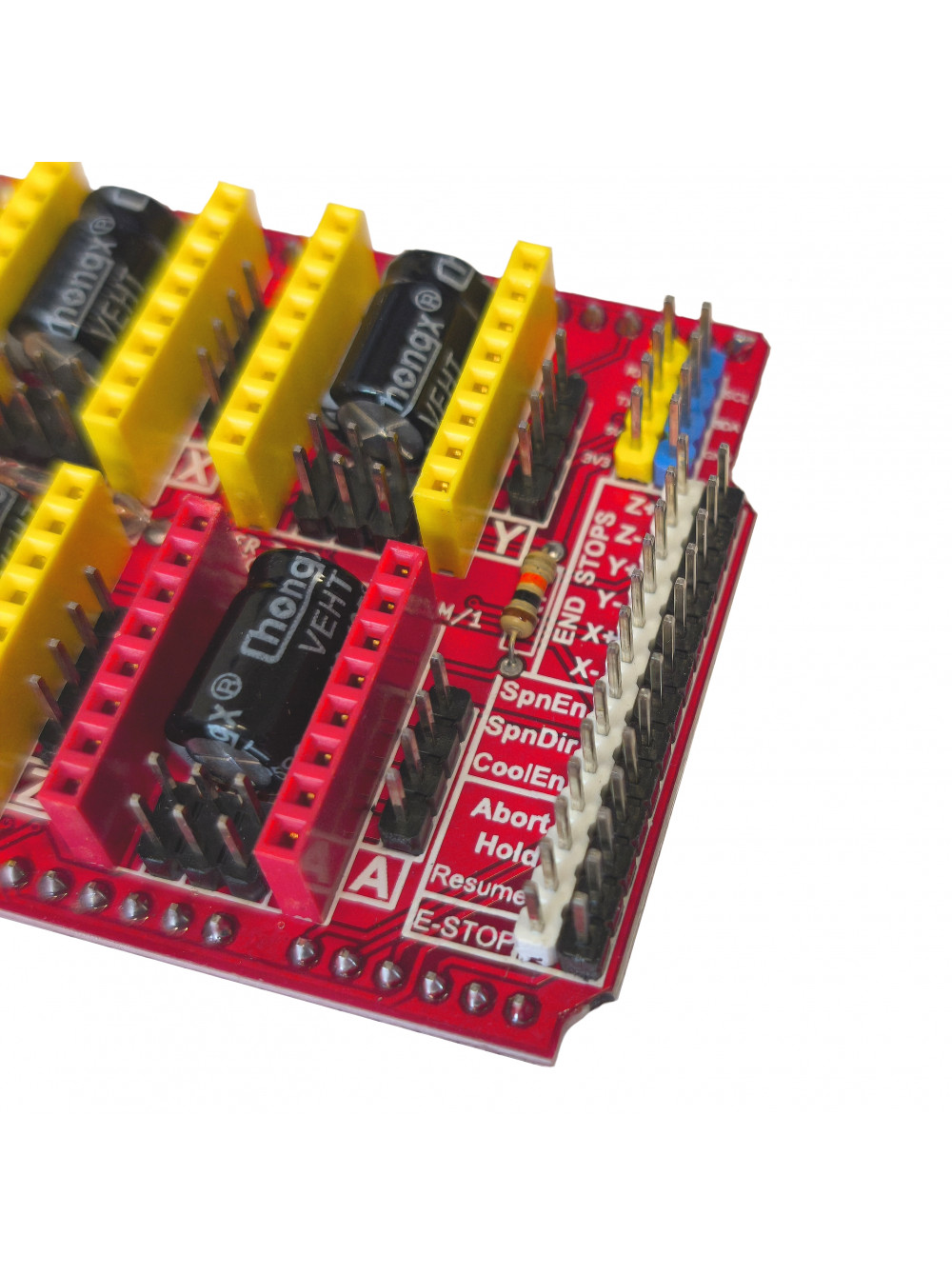

Расширенная функциональность: Возможность подключения концевых выключателей, управления шпинделем и другими внешними устройствами.

Технические характеристики:

Совместимость: Arduino UNO R3 (или совместимые платы).

Поддержка драйверов шаговых двигателей: A4988, DRV8825 (устанавливаются в специальные слоты).

Напряжение питания логики: 5 В (через Arduino).

Напряжение питания двигателей: 12–36 В (подключается через клеммник).

Максимальный ток на один канал: До 2 А (зависит от установленного драйвера).

Количество управляемых осей: 3 основные (X, Y, Z) + 1 дополнительная (например, экструдер).

Концевые выключатели: Поддержка до 6 концевиков (по 2 на каждую ось).

Размеры платы: 68 мм × 53 мм × 12 мм.

Вес: Около 20 г.

Комплектация:

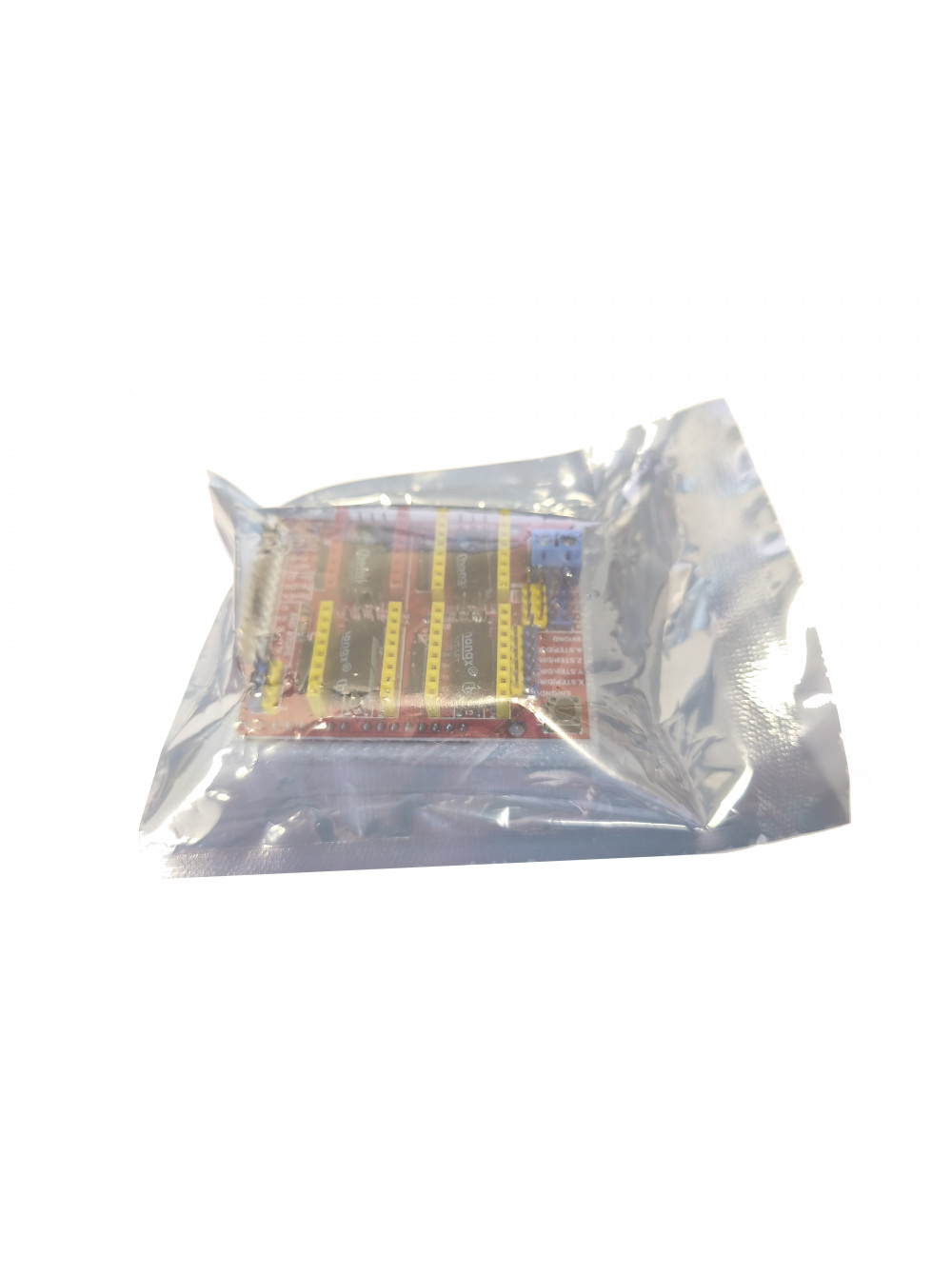

1 × Плата расширения CNC Shield V3.0.

Драйверы шаговых двигателей (A4988/DRV8825), Arduino UNO и другие компоненты приобретаются отдельно.
